案列1:地形测绘案例—1:1000旅游区规划项目
测区位于中心水域周围,测区内的植被覆盖较为高,难点在于航测后的植被处理,采用植被滤波与实地采点结合的方式完成植被覆盖的部分成图。
测区地形:丘陵
测区面积:6.7平方公里(块状)
像控点总数量:56个
测区平均海拔:900米
测区最终提交成果:DOM、DLG(0.5m等高距)
坐标系:CGCS 2000

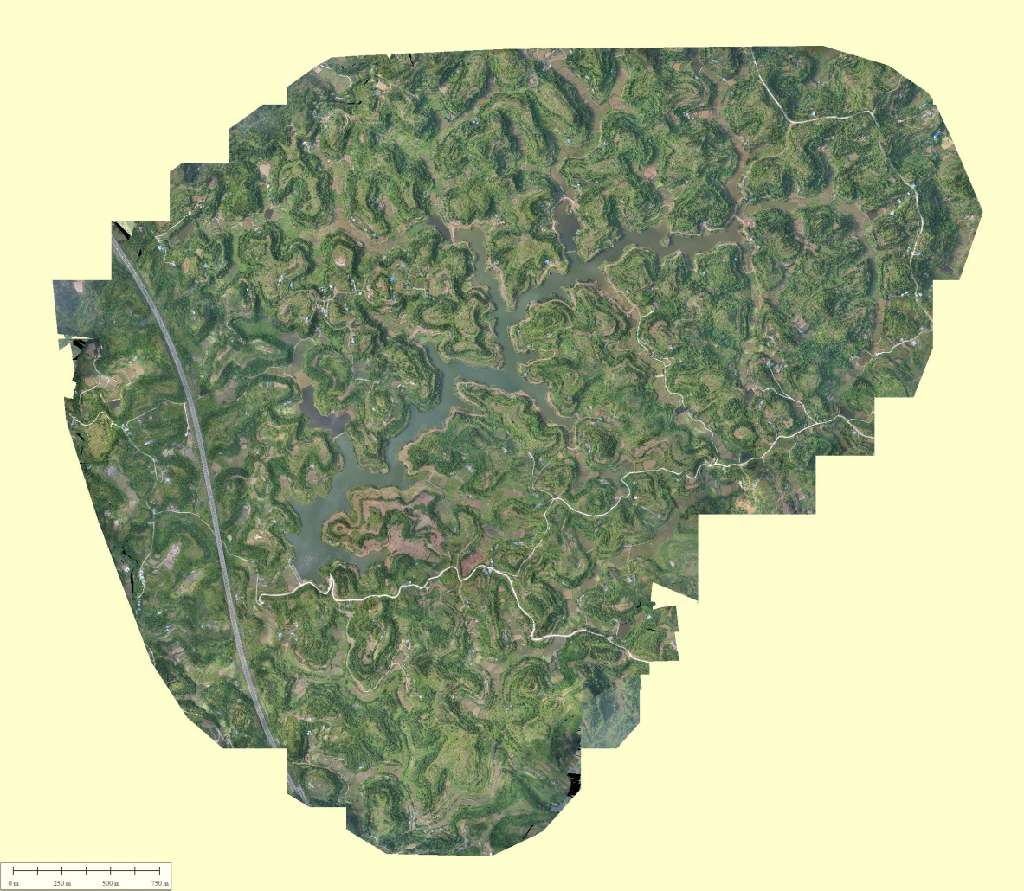

测区正射影像图总图(未分幅)

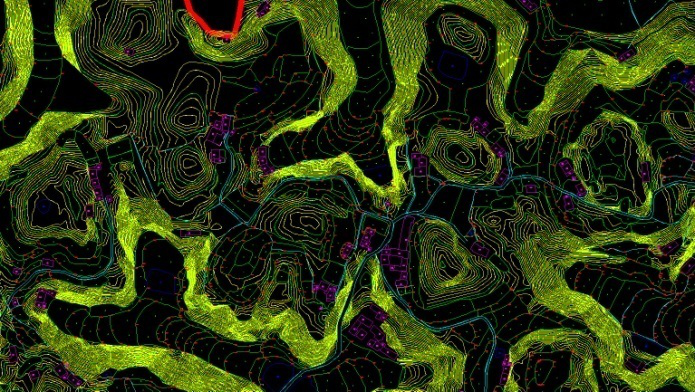

测区局部地形成果图

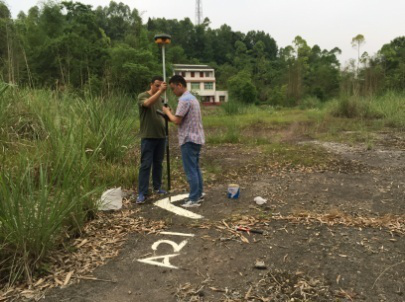

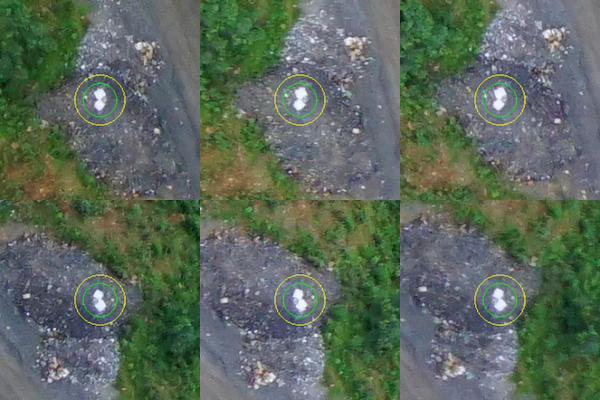

测区像控点情况
案列2:矿山调查案例—1:2000矿山地形测量项目
测区面积30平方公里,最低点海拔847米,最高点1820米,测区的森林覆盖面积达80%以上,所以要求照片的重叠率更高。甲方要求1:2000的比例尺图,我们设置航向重叠率82%,旁向重叠率70%,20mm镜头,航高400米至600米。
测区地形:山地
测区面积:30平方公里(块状)
像控点总数量:309个
航片数量:8049张
测区最终提交成果:DOM、DLG(2m等高距)
坐标系:BeiJing 54

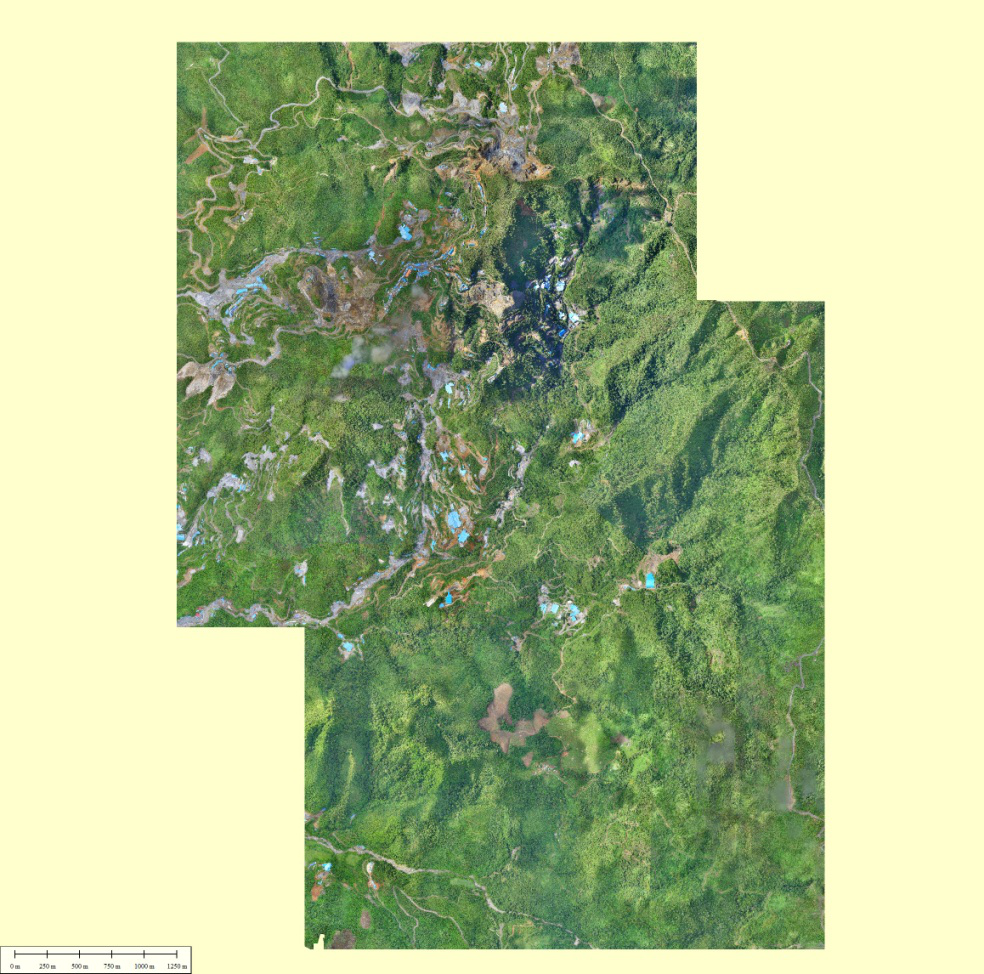

测区正射影像图总图


测区像控点分布情况

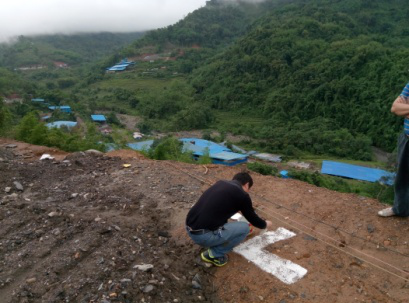

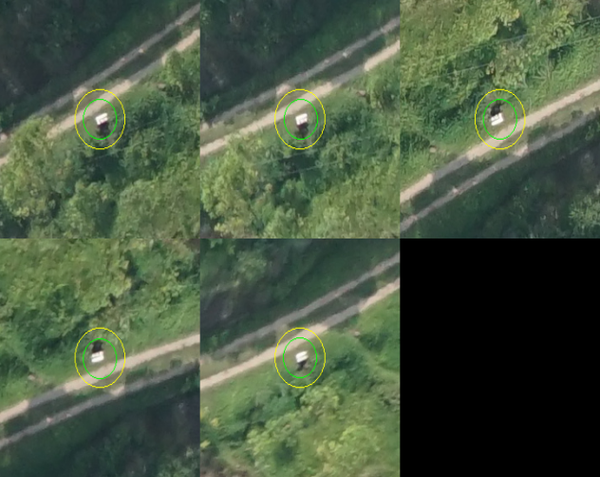

测区像控点情况
案例3:电站选址案例—1:500 全地形光伏电站项目
此测区几乎没有植被覆盖,所以可以满足航测1:500规范的精度要求。
测区地形:山地
测区面积:2.8平方公里(块状)
像控点数量:24个
测区平均海拔:2680米
测区最终提交成果: DLG(0.5m等高距)

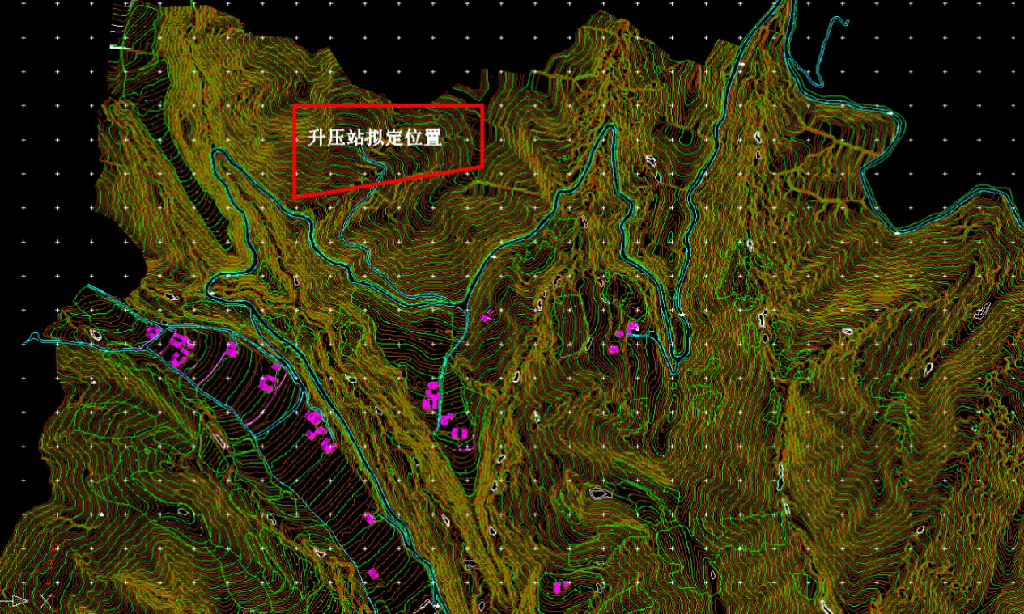

测区局部数字线划图

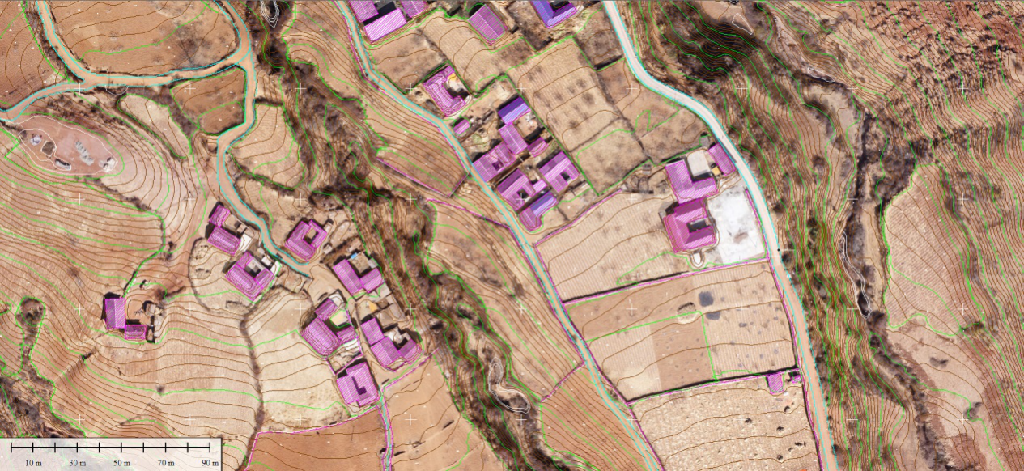

测区数字线划图与正射影像图叠加
案例4:城市规划案例—1:2000山地城市规划项目
该城镇坐落于峡谷河流两旁,平均海拔在高于3500米,河面到山顶高差900米,为保证工程的顺利进行和作业安全,因此飞行前的地形探勘和地面站检查尤为重要。在山高海拔高地区作业,一天当中上午10点前和下午4点后太阳斜角过大,不利于相机成像,所以每天作业时间较短。
测区地形:高山地
测区面积:42平方公里(带状)
像控点总数量:326个
航片数量:8963张
测区最终提交成果:DOM、DLG(2m等高距)
坐标系:城建坐标

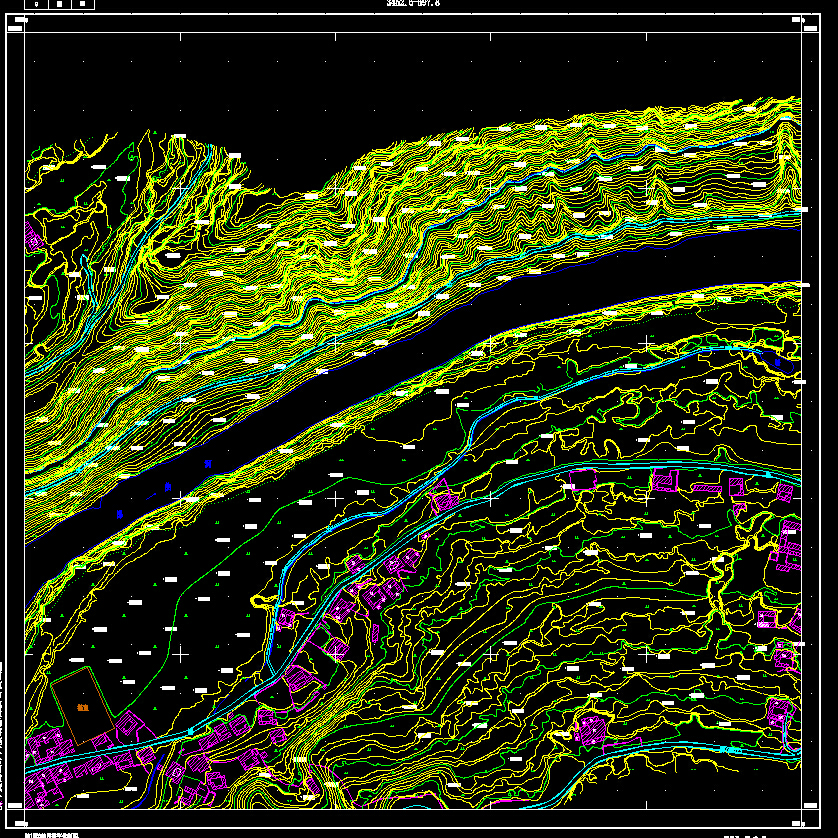

测区分幅数字线划图

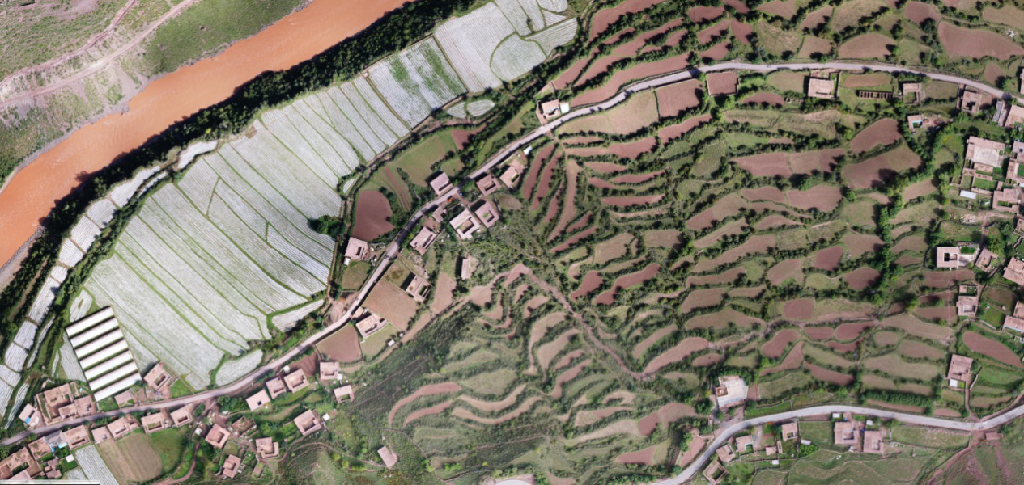

测区局部正射影像图

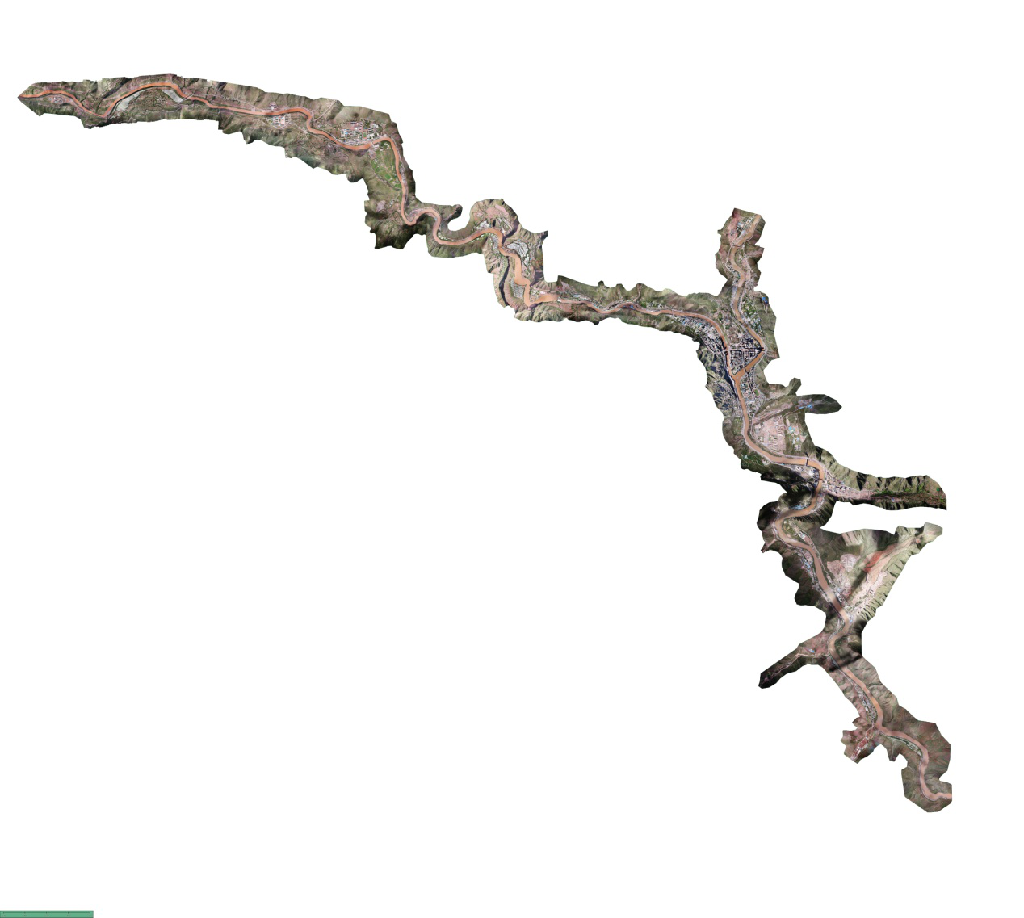

测区正射影像全图
